JDK中设计模式

本文主要是归纳了JDK中所包含的设计模式,包括作用和其设计类图。
首先来个总结,具体的某个模式可以一个一个慢慢写,希望能对研究JDK和设计模式有所帮助。

一、设计模式是什么
(1)反复出现问题的解决方案
(2)增强软件的灵活性
(3)适应软件不断变化

二、学习JDK中设计模式的好处
(1)借鉴优秀代码的设计,有助于提高代码设计能力
(2)JDK的设计中体现了大多数设计模式,是学习设计模式的较好的方式
(3)可以更加深入的了解JDK

三、类间关系
继承、委托、依赖、聚合、组合

四、介绍方式
(1)作用:归纳某设计模式的基本要点
(2)JDK中体现:某设计模式在JDK中是怎样体现出来的
(3)类图:某设计模式在JDK中所对应的类图

五、经典设计模式在JDK中的体现

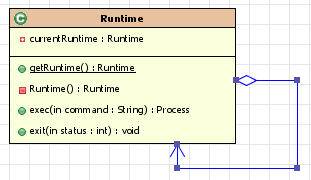

1.Singleton(单例)
作用:保证类只有一个实例;提供一个全局访问点
JDK中体现:
(1)Runtime
(2)NumberFormat
类图:

2.Factory(静态工厂)
作用:
(1)代替构造函数创建对象
(2)方法名比构造函数清晰
JDK中体现:
(1)Integer.valueOf
(2)Class.forName
类图:

3.Factory Method(工厂方法)
作用:子类决定哪一个类实例化

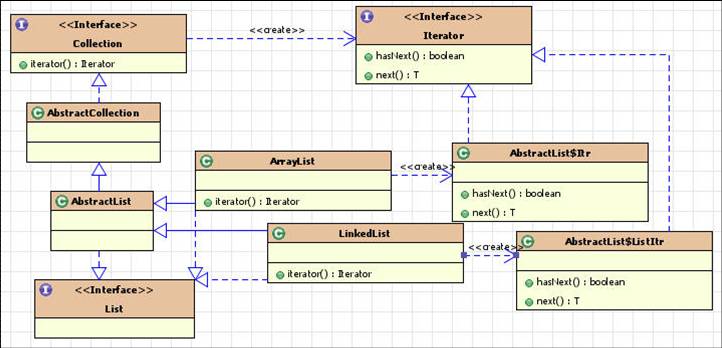

JDK中体现:Collection.iterator方法
类图:

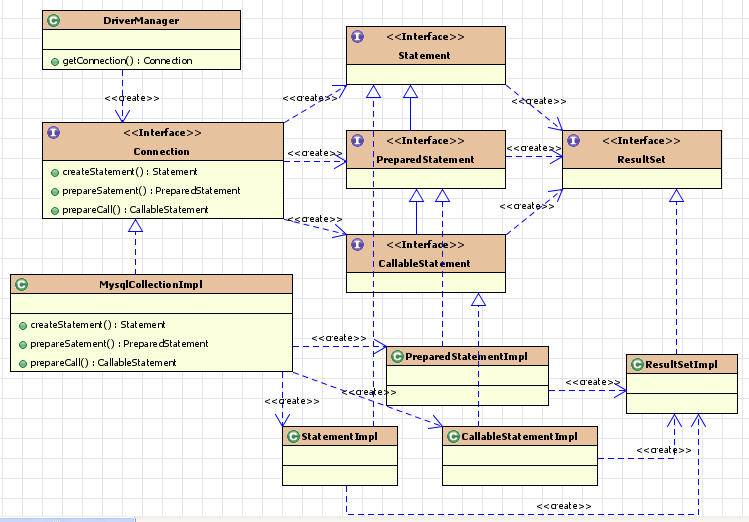

4.Abstract Factory(抽象工厂)
作用:创建某一种类的对象
JDK中体现:
(1)java.sql包
(2)UIManager(swing外观)
类图:

5.Builder(构造者)
作用:
(1)将构造逻辑提到单独的类中
(2)分离类的构造逻辑和表现

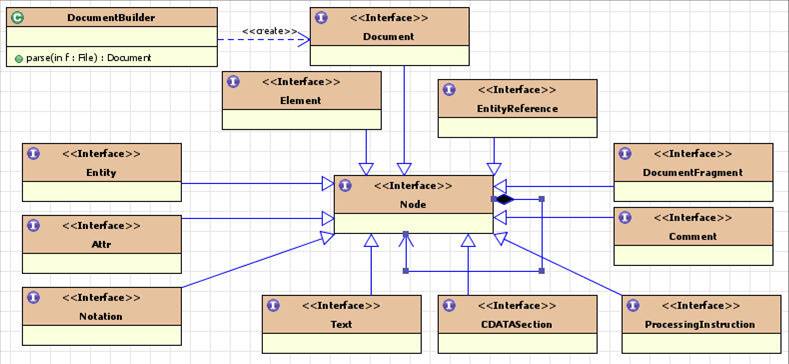

JDK中体现:DocumentBuilder(org.w3c.dom)
类图:

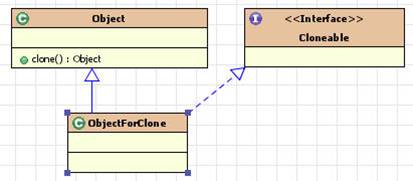

6.Prototype(原型)
作用:
(1)复制对象
(2)浅复制、深复制
JDK中体现:Object.clone;Cloneable
类图:

7.Adapter(适配器)
作用:使不兼容的接口相容
JDK中体现:

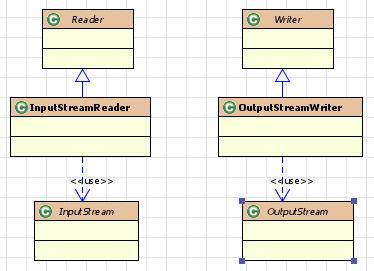

(1)java.io.InputStreamReader(InputStream)
(2)java.io.OutputStreamWriter(OutputStream)
类图:

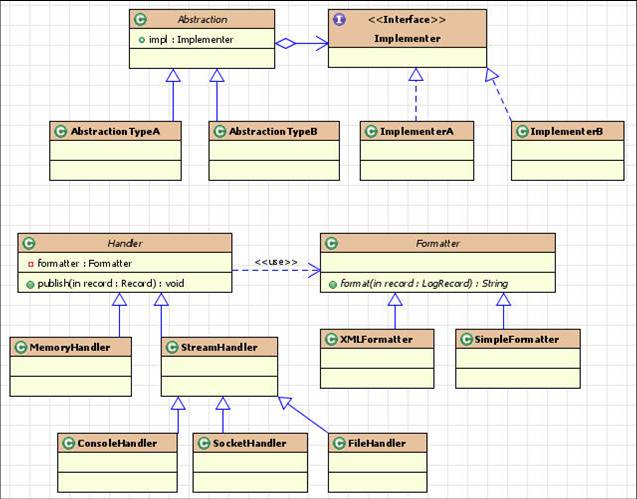

8.Bridge(桥接)
作用:将抽象部分与其实现部分分离,使它们都可以独立地变化
JDK中体现:java.util.logging中的Handler和Formatter
类图:

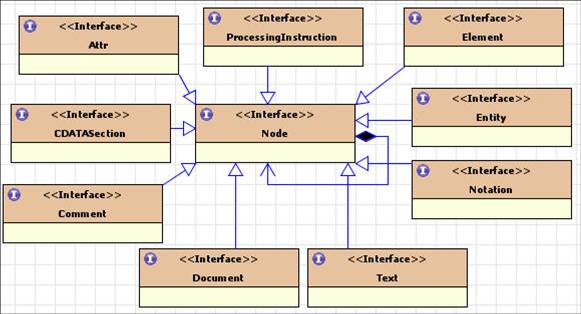

9.Composite(组合)

作用:一致地对待组合对象和独立对象
JDK中体现:
(1)org.w3c.dom
(2)javax.swing.JComponent#add(Component)
类图:

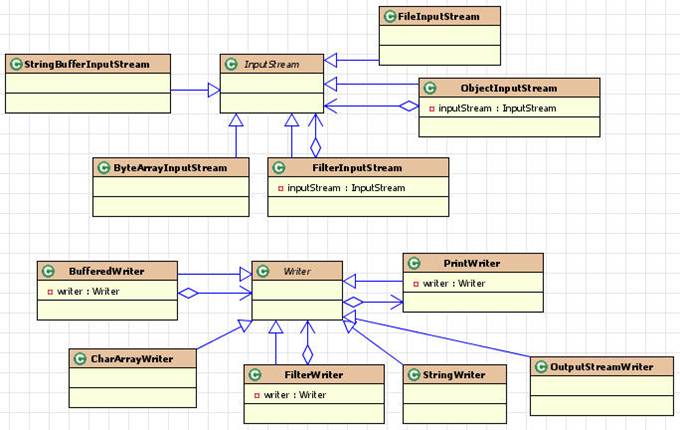

10.Decorator(装饰器)

作用:为类添加新的功能;防止类继承带来的爆炸式增长
JDK中体现:
(1)java.io包
(2)java.util.Collections#synchronizedList(List)
类图:

11.Façade(外观)

作用:
(1)封装一组交互类,一致地对外提供接口
(2)封装子系统,简化子系统调用

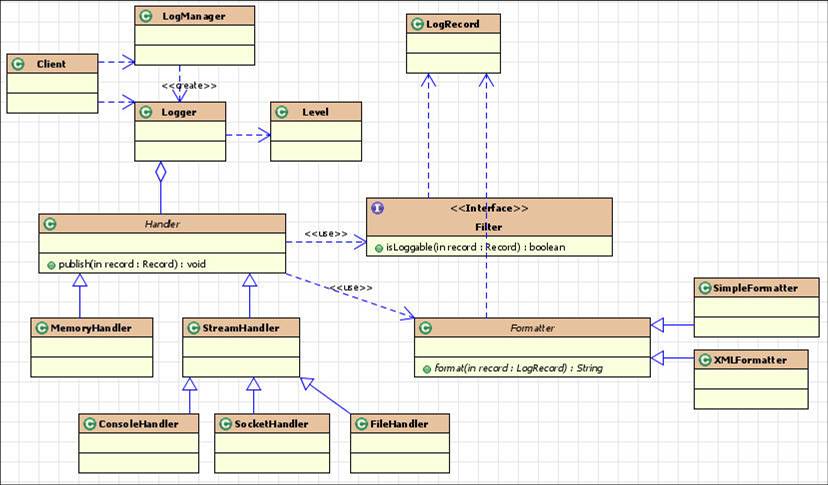

JDK中体现:java.util.logging包
类图:

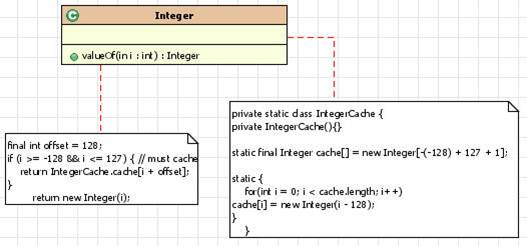

12.Flyweight(享元)

作用:共享对象,节省内存
JDK中体现:
(1)Integer.valueOf(int i);Character.valueOf(char c)
(2)String常量池
类图:

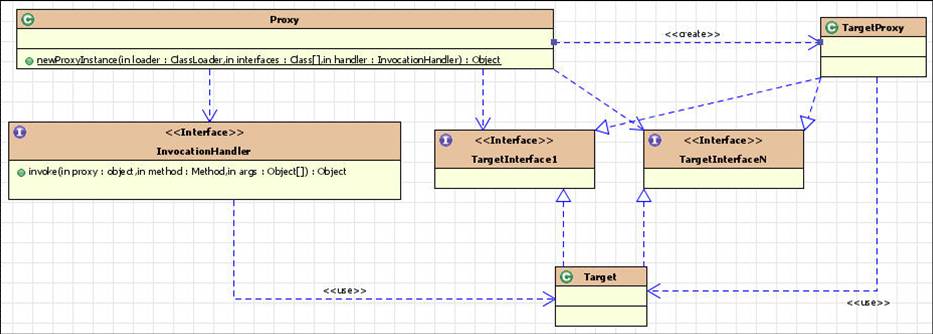

14.Proxy(代理)
作用:
(1)透明调用被代理对象,无须知道复杂实现细节
(2)增加被代理类的功能
JDK中体现:动态代理;RMI
类图:

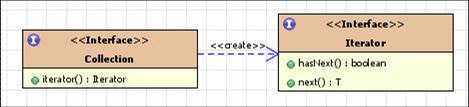

15.Iterator(迭代器)

作用:将集合的迭代和集合本身分离
JDK中体现:Iterator、Enumeration接口
类图:

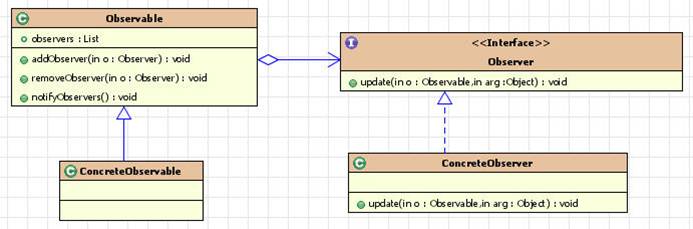

16.Observer(观察者)
作用:通知对象状态改变
JDK中体现:
(1)java.util.Observer,Observable
(2)Swing中的Listener
类图:

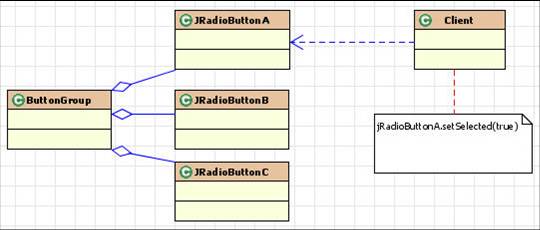

17.Mediator(协调者)
作用:用于协调多个类的操作
JDK中体现:Swing的ButtonGroup
类图:

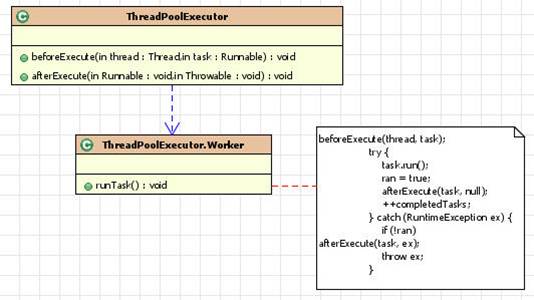

18.Template method(模板方法)
作用:定义算法的结构,子类只实现不同的部分
JDK中体现:ThreadPoolExecutor.Worker
类图:

19.Strategy(策略)
作用:提供不同的算法

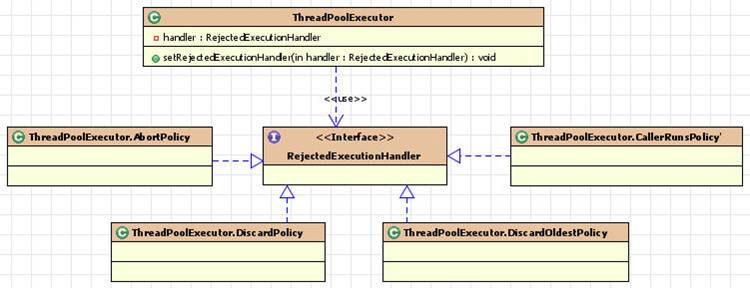

JDK中的体现:ThreadPoolExecutor中的四种拒绝策略
类图:

20.Chain of Responsibility(责任链)
作用:请求会被链上的对象处理,但是客户端不知道请求会被哪些对象处理
JDK中体现:

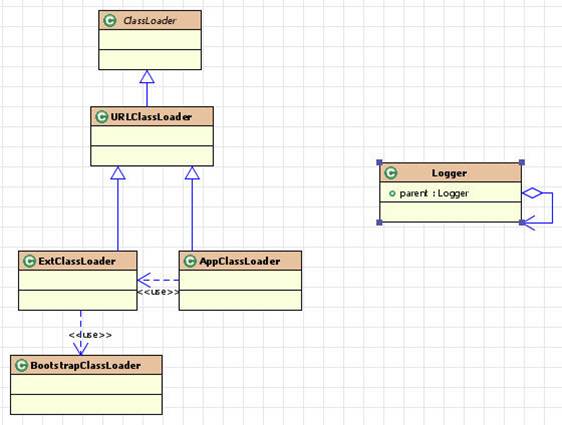

(1)java.util.logging.Logger会将log委托给parent logger
(2)ClassLoader的委托模型
类图:

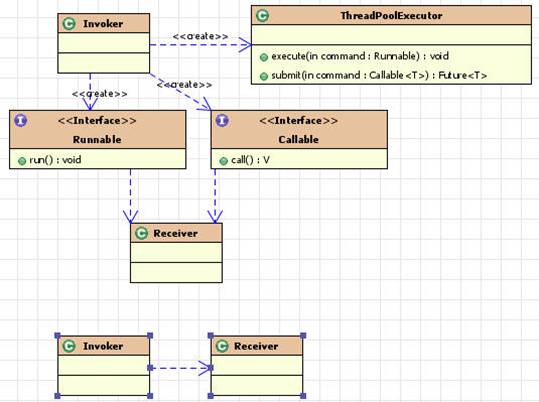

21.Command(命令)
作用:
(1)封装操作,使接口一致
(2)将调用者和接收者在空间和时间上解耦合
JDK中体现:Runnable;Callable;ThreadPoolExecutor
类图:

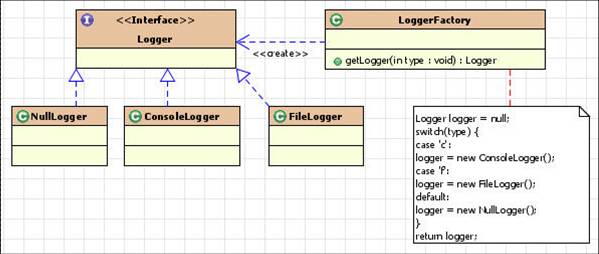

22.Null Object(空对象)
作用:不需每次判空,对待空值,如同对待一个相同接口的对象
JDK中体现:Collections.EMPTY_LIST
类图:

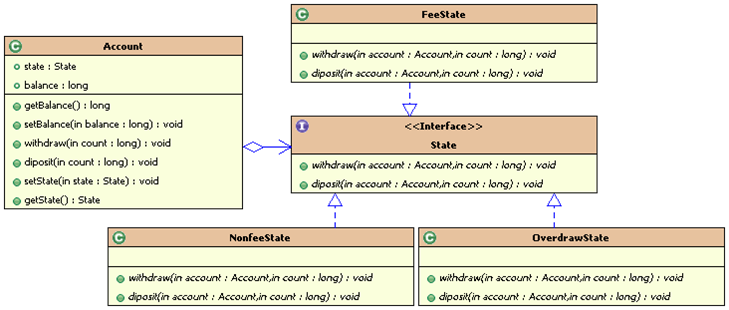

23.State(状态)
作用:将主对象和其状态分离,状态对象负责主对象的状态转换,使主对象类功能减轻
JDK中体现:未发现
类图:

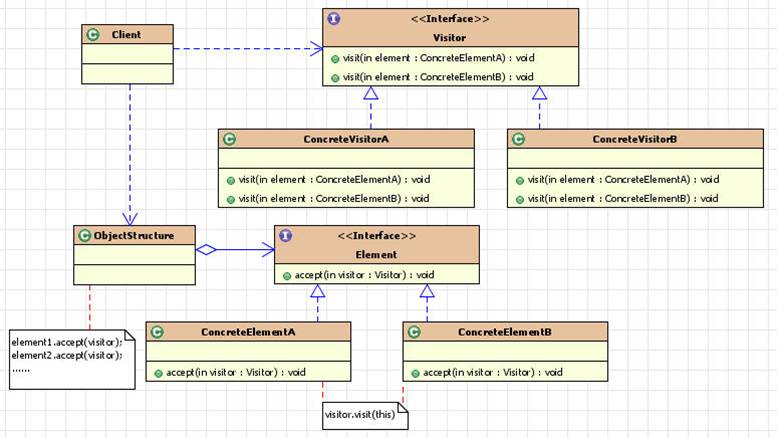

24.Visitor(访问者)
作用:异构的类间添加聚合操作;搜集聚合数据
JDK中的体现:未发现
类图:

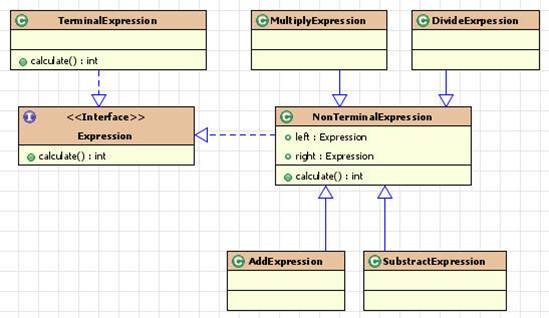

25.Interpreter(解释器)
作用:用一组类代表某一规则
JDK中体现:java.util.regex.Pattern
类图:四则运算

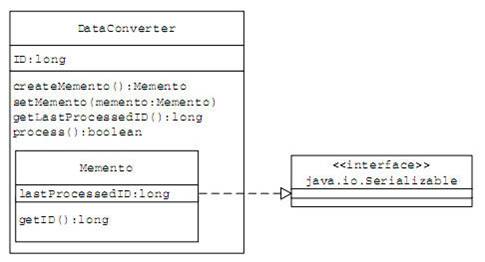

26.Memento(备忘录)
作用:保持对象状态,需要时可恢复
JDK中体现:未发现
类图:

六、参考文献
1. Design Pattern(GoF)
2. Software Architecture Design Patterns in Java
3. JDK 5 Documentation
4. http://stackoverflow.com/questions/1673841/examples-of-gof-design-patterns
5. http://java.csdn.net/a/20101129/282644.html
